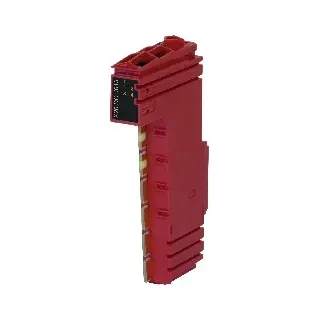

X20DO4613

X20DO4613

https://odoo.dwiparaya.com/web/image/product.template/1036/image_1920?unique=49c4703

Informasi Dasar

X20DO4613 adalah modul digital output dengan 4 kanal yang dirancang untuk mengontrol power triacs eksternal atau thyristor non-paralel menggunakan opto-triac dan metode kontrol phase-angle. Modul ini mampu menangani tegangan antara 48 hingga 240 VAC, dilengkapi dengan deteksi zero-crossing dan isolasi antar kanal, sehingga cocok untuk aplikasi industri yang membutuhkan akurasi tinggi dan keandalan dalam pengendalian beban AC.

Informasi Teknis

  • Jenis Modul: Modul I/O digital output

  • Jumlah Output: 4 kanal digital

  • Tegangan Nominal Output: 48–240 VAC

  • Tegangan Maksimum: 264 VAC

  • Frekuensi: 47–63 Hz

  • Tipe Output: Opto-triac, normally open contact

  • Arus Nominal per Output: 80 mA (maks total 320 mA)

  • Arus Output over Temperatur Range: 50 mA per kanal, total 200 mA

  • Kontrol: Phase-angle (area 5–95%, resolusi 1%, akurasi <100 µs)

  • Fitur Tambahan:

    • Zero-crossing detection

    • OSP mode, frequency mode

    • Output diisolasi antar kanal

    • Dapat mematikan gelombang negatif

    • 2-wire connections

    • 240 V coding

    • Tidak ada monitoring tegangan L-N

  • Indikator Status: LED untuk setiap kanal output dan status modul

  • Konsumsi Daya Bus: 0.8 W

  • Dissipasi Eksternal Aktuator: +1 W

  • Proteksi Tegangan Lebih (L-N): Ya

  • Sirkuit Pelindung Internal: RC snubber dan varistor

  • Sirkuit Pelindung Eksternal: Fuse eksternal disarankan

  • Isolasi Listrik:

    • Antar kanal: 2300 VAC

    • Kanal ke bus: 2300 VAC

  • Orientasi Pemasangan: Horizontal & vertikal

  • Ketinggian Operasional: 0–2000 m (tanpa batasan), >2000 m tidak diperbolehkan

  • Temperatur Operasional:

    • Horizontal: -25°C sampai 60°C

    • Vertikal: -25°C sampai 50°C

  • Temperatur Penyimpanan/Transportasi: -40°C sampai 85°C

  • Kelembaban Relatif: 5% hingga 95%, non-kondensasi

  • Panjang Kabel Maksimum: 10 m, disarankan menggunakan twisted pair

  • Perlindungan IP: IP20 (EN 60529)

  • Pitch Terminal: 12.5 mm (+0.2 mm)

  • Catatan:

    • Terminal block X20TB32 dipesan terpisah

    • Bus module X20BM12 dipesan terpisah

  • Sertifikasi:

    • CE, UKCA

    • ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc)

    • UL (cULus E115267)

    • HazLoc (cCSAus 244665 – Class I, Div 2, Groups ABCD, T5)

    • KC Korea

Download

Hardware Upgrade

Berisi file upgrade hardware untuk digunakan di Automation Studio agar mendukung modul X20DO4613.

Certificate

Dokumen sertifikasi resmi untuk keperluan regulasi dan compliance.

Documentation

Dokumen teknis dan informasi detail produk.
