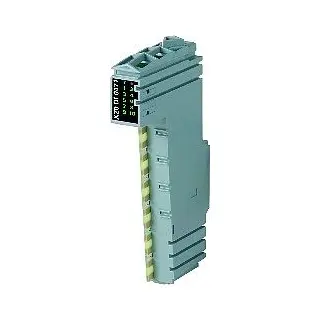

X20DI0471

Informasi Dasar

Model: X20DI0471

Deskripsi:

Modul I/O digital dengan 10 input digital 1-wire. Dirancang untuk tegangan nominal 5 hingga 48 VDC. Input menggunakan sirkuit sink dan dilengkapi filter input yang dapat dikonfigurasi melalui perangkat lunak untuk seluruh modul.

Informasi Teknis

Deskripsi Singkat:

Modul I/O dengan 10 input digital 5 hingga 48 VDC untuk koneksi 1-wire.

Informasi Umum:

• B&R ID code: 0xE7CE

• Indikator status: Fungsi I/O per kanal, status operasi, status modul

• Diagnostik: LED status dan perangkat lunak

• Konsumsi daya:

  • Bus: 0.3 W

  • Internal I/O: 0.6 W

  • External I/O: 0.94 W

• Sertifikasi:

  • CE: Ya

  • UKCA: Ya

  • ATEX: Zona 2, II 3G Ex nA nC IIA T5 Gc, IP20

  • UL: cULus E115267 – Industrial control equipment

Input Digital:

• Tegangan nominal: 5 hingga 48 VDC

• Tegangan input: 4.75 hingga 60 VDC

• Arus input pada 48 VDC: Typ. 0.96 mA

• Tegangan referensi: 4.75 hingga 60 VDC

• Sirkuit input: Sink

• Filter input:

  • Hardware: ≤100 µs

  • Software: Default 1 ms, dapat diatur antara 0 hingga 25 ms dalam langkah 0.2 ms

• Jenis koneksi: 1-wire

• Resistansi input tegangan referensi: 20 kΩ

• Ambang switching:

  • Low: ≤ 0.2 x Uref

  • High: ≥ 0.6 x Uref

• Monitoring tegangan referensi: Ya

• Tegangan isolasi antara kanal dan bus: 500 Veff

Properti Elektrikal:

• Isolasi: Kanal terisolasi dari bus, tidak terisolasi antar kanal

Kondisi Operasi:

• Orientasi pemasangan:

  • Horizontal: Ya

  • Vertikal: Ya

• Ketinggian pemasangan di atas permukaan laut:

  • 0–2000 m: Tidak ada pembatasan

  • 2000 m: Penurunan suhu lingkungan 0.5°C per 100 m

• Tingkat perlindungan: IP20

Kondisi Lingkungan:

• Suhu Operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Suhu Penyimpanan dan Transportasi: -40 hingga 85°C

• Kelembapan relatif (operasi, penyimpanan, transportasi): 5 hingga 95%, tidak mengembun

Properti Mekanis:

• Catatan:

  • Pesan terminal block X20TB12 secara terpisah

  • Pesan bus module X20BM11 secara terpisah

• Pitch: 12.5+0.2 mm

Download

Automation Studio HW Upgrades

Berisi paket upgrade HW Automation Studio untuk modul X20DI0471.

• EXE V2.6 HW Upgrade (X20DI0471)

• EXE V3.0 HW Upgrade (X20DI0471)

• EXE V4.0 HW Upgrade (X20DI0471)

Certificates

Sertifikat produk resmi untuk keperluan regulasi dan kepatuhan.

• PDF E115267 UL CoC X20

• PDF EU Declaration ATEX X20

• PDF EU Declaration of Conformity PLC X20

• PDF UK Declaration PLC X20

Documentation

Dokumen teknis utama dan manual sistem.

• PDF Data Sheet X20DI0471

• PDF X20 System User’s Manual

E-CAD (EPLAN Templates)

Template EPLAN untuk integrasi CAD elektronik modul X20.

• EXE X20 EPLAN P8 from V2.4

M-CAD (Mechanical CAD Templates)

Model CAD mekanik 3D untuk modul elektronik X20.

• ZIP 3D File DXF/STEP X20 Electronic module
