X20CP3586
Informasi Dasar

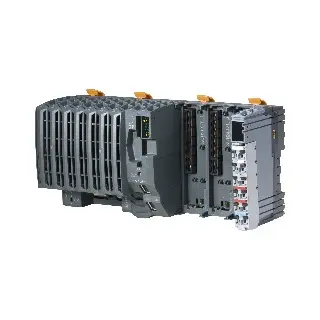

B&R Indonesia - X20CP3586
X20CP3586 adalah controller performa tinggi dalam sistem B&R X20 yang didesain untuk aplikasi dengan siklus waktu yang sangat cepat, pengolahan data besar, serta perhitungan floating point. Ditenagai oleh prosesor Intel Atom E680T 1.6 GHz dan RAM 512 MB DDR2 SDRAM, unit ini cocok untuk sistem industri canggih yang membutuhkan keandalan dan performa tinggi.
Fitur utama:
Intel Atom 1.6 GHz + prosesor I/O terintegrasi
Ethernet onboard (Gigabit), POWERLINK (PRC), USB
3 slot antarmuka modular
Memori aplikasi CompactFlash
Redundansi kontroler
Operasi fanless (tanpa kipas pendingin)
Sertifikasi:
CE, UL, ATEX (Zone 2), HazLoc (Class I Div 2), DNV, CCS, LR, KR, ABS, BV, KC
Ideal untuk penggunaan di area industri, maritim, dan lokasi berbahaya.
Informasi Teknis
Antarmuka:
1x RS232
1x Ethernet (10/100/1000 Mbit/s)
1x POWERLINK V1/V2 (RJ45, 100 Mbit/s)
2x USB 2.0 (Type A, 0.5A)
1x X2X Link (master)
Spesifikasi Umum:
Kode B&R: 0xBF2B
Konsumsi daya CPU: 9.7 W
Konsumsi daya X2X: 1.42 W
Dimensi: 200 x 99 x 85 mm
Berat: 470 g
Derating: Di atas 2000 m, pengurangan suhu 0.5°C/100m
Kinerja CPU:
Prosesor: Intel Atom E680T
Kecepatan: 1.6 GHz
FPU: Ya
Cache L1: Data 24 KB, Program 32 KB
Cache L2: 512 KB
Memori RAM: 512 MB DDR2
User RAM: 1 MB SRAM
Variabel remanent: Hingga 1 MB
Cycle time minimum: 100 µs
Instruction cycle typical: 0.0027 µs
Power Supply:
Input: 24 VDC (-15%/+20%), max 1.5 A
Output X2X: 7 W (5 W >55°C), support paralel dan redundan
Output I/O: 24 VDC, max 10 A
Status dan Diagnostik:
Indikator LED: CPU, Ethernet, POWERLINK, CompactFlash, Baterai, RS232
Diagnostik software: Suhu, Status modul, Overload
Pemantauan baterai: Ya
Proteksi polaritas terbalik: Ya
Kondisi Operasi:
Suhu operasi: -25°C hingga 60°C (horizontal), hingga 50°C (vertikal)
Penyimpanan: -40°C hingga 85°C
Kelembaban: 5%–95% tanpa kondensasi
Perlindungan: IP20
Instalasi: Hingga 2000 m tanpa pengurangan performa
Catatan Mekanis:
CompactFlash, terminal blok 12-pin, pelindung slot, dan baterai cadangan termasuk dalam pengiriman.
Download
Automation Studio HW Upgrade - X20CP3586
Beberapa versi file instalasi (EXE) untuk mendukung upgrade perangkat lunak Automation Studio bagi controller X20CP3586.
HW Upgrade V3.0
HW Upgrade V4.0
HazLoc Certification
Sertifikat untuk lingkungan berbahaya (Hazardous Locations) sesuai standar CSA.
Maritime Certificate - ABS
Persetujuan desain produk oleh ABS untuk penggunaan maritim.
Maritime Certificate - BV
Sertifikat persetujuan tipe dari Bureau Veritas (BV) untuk X20.
Maritime Certificate - CCS
Sertifikat persetujuan tipe oleh China Classification Society (CCS).
Compass Safe Distance
Sertifikat jarak aman untuk penggunaan di area navigasi dengan kompas.
Maritime Certificate - DNV
Sertifikasi persetujuan tipe dari DNV untuk lingkungan maritim.
UL Certificate
Sertifikat UL untuk perlengkapan kontrol industri.
EU Declaration - ATEX
Deklarasi kesesuaian ATEX untuk lingkungan berbahaya.
EU Declaration of Conformity
Deklarasi kesesuaian sistem PLC X20 dengan standar EU.
