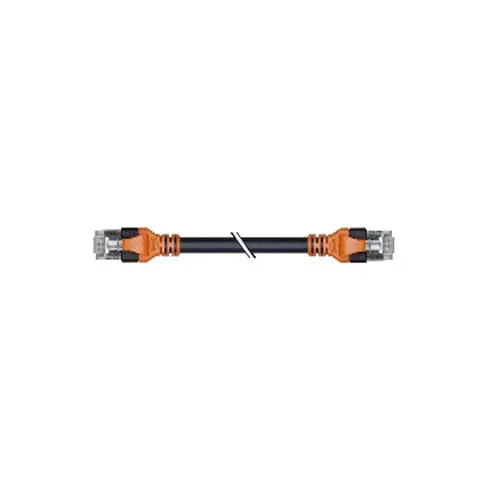

X20CA0E61.00050
Informasi Dasar
Kabel koneksi POWERLINK/Ethernet dengan konektor RJ45 ke RJ45 sepanjang 0.5 meter. Cocok digunakan untuk aplikasi jaringan industri berbasis POWERLINK dan Ethernet.
Informasi Teknis
Deskripsi Singkat
Accessories: Kabel koneksi POWERLINK/Ethernet RJ45 ke RJ45, panjang 0.5 m
Informasi Umum
Ketahanan: Flame-retardant sesuai IEC 60332-3-24, ROHS 2011/65/EU
Tipe: Kabel koneksi
Penampang kabel:
AWG: 4x 2x 26 AWG
mm²: 4x 2x 0.14 mm²
Konstruksi Kabel
Jaket dalam: Bebas halogen, tahan api
Jaket luar:
Material: PVC
Warna: Hitam (RAL 9005)
Konduktor:
Isolasi kabel: Polyethylene (PE)
Warna kabel: Biru-putih, biru, oranye-putih, oranye, hijau-putih, hijau, cokelat-putih, cokelat
Shielding: Aluminium foil + anyaman tembaga timah, cakupan 85%
Tipe konduktor: Untai tembaga timah 26/7 AWG
Stranding: 4 pasang (biru-putih & biru, oranye-putih & oranye, dll.)
Karakteristik Listrik
Tegangan kerja maksimum: 125 V
Tegangan uji:
Antar kabel: 1000 V
Kabel ke shielding: 1000 V
Resistansi konduktor: ≤145 Ω/km pada 20°C
Kategori transmisi: Category 5 sesuai EN 50288-2-2 / IEC 61156-6
Kecepatan transfer data: 10/100/1000 Mbit/s
Resistansi isolasi: ≥5 GΩ/km pada 20°C
Kondisi Operasional
Derajat perlindungan:
Kabel: IP67
Konektor RJ45: IP20 (hanya jika tersambung dengan benar)
Kondisi Lingkungan
Temperatur:
Transportasi: -40 hingga 80°C
Instalasi tetap: -40 hingga 80°C
Instalasi fleksibel: -10 hingga 60°C
Karakteristik Mekanik
Panjang kabel: 0.5 m
Diameter kabel: 6.7 mm ±0.2 mm
Radius tekuk:
Instalasi tetap: ≥4x diameter luar
Instalasi fleksibel: ≥8x diameter luar
Berat: 0.058 kg/m
