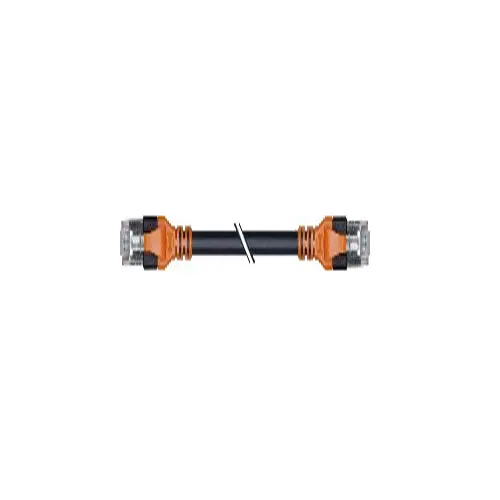

X20CA0E61.00030
Informasi Dasar
Kode Material: X20CA0E61.00030
Deskripsi: Kabel koneksi POWERLINK/Ethernet, RJ45 ke RJ45, panjang 0.3 meter. Cocok untuk sistem komunikasi industri berbasis B&R Automation.
Informasi Teknis
Jenis: Kabel koneksi
Panjang Kabel: 0.3 meter
Diameter Kabel: 6.7 mm ±0.2 mm
Berat: 0.058 kg/m
Konstruksi Kabel:
Jaket dalam: Bebas halogen, tahan api
Jaket luar: PVC warna hitam (RAL 9005)
Isolasi kabel: Polyethylene (PE)
Warna kabel: Biru-putih, biru, oranye-putih, oranye, hijau-putih, hijau, cokelat-putih, cokelat
Shielding: Aluminium foil overlapping + anyaman tembaga tinned, coverage 85%
Tipe konduktor: Tinned copper strand 26/7 AWG
Stranding: 4 pasang (biru-putih/biru, oranye-putih/oranye, hijau-putih/hijau, cokelat-putih/cokelat)
Spesifikasi Listrik:
Tegangan kerja maksimal: 125 V
Tegangan uji (kawat-ke-kawat & kawat-ke-shield): 1000 V
Resistansi konduktor: ≤145 Ω/km pada 20°C
Kategori transmisi: Category 5 (EN 50288-2-2 / IEC 61156-6)
Kecepatan transfer: 10/100/1000 Mbit/s
Resistansi isolasi: ≥5 GΩ/km pada 20°C
Ketahanan Lingkungan:
Retardansi api: IEC 60332-3-24
Standar RoHS: 2011/65/EU
Suhu Operasional:
Transportasi: -40 hingga 80°C
Instalasi tetap: -40 hingga 80°C
Instalasi fleksibel: -10 hingga 60°C
Perlindungan (EN 60529):
Kabel: IP67
Konektor RJ45: IP20 (saat tersambung dengan benar)
Radius Tekuk Minimum:
Instalasi tetap: ≥4x diameter luar
Instalasi fleksibel: ≥8x diameter luar
