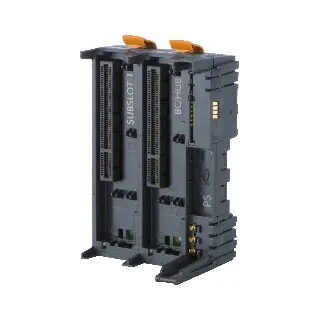

X20BB81
Informasi Dasar
Material Number: X20BB81
Deskripsi:
Bus base dengan satu slot ekspansi
Modul ini memiliki slot ekspansi dan digunakan bersama:
Modul dasar (BC, HB, dll.)
Modul add-on (IF, HB, dll.)
Modul catu daya
Penutup ujung kiri dan kanan sudah termasuk dalam pengiriman
Informasi Teknis
Deskripsi Singkat
Bus module
Bus base dengan satu slot ekspansi
Informasi Umum
Konsumsi daya Bus: 0.50 W
Internal I/O: -
Daya tambahan dari aktuator (resistif): -
Sertifikasi
CE: Yes
UKCA: Yes
ATEX:
Zone 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (lihat manual pengguna X20)
FTZÚ 09 ATEX 0083X
UL:
cULus E115267
Peralatan kontrol industri
HazLoc:
cCSAus 244665
Peralatan kontrol proses untuk area berbahaya
Class I, Division 2, Groups ABCD, T5
DNV:
Temperatur: B (0 hingga 55°C)
Kelembapan: B (hingga 100%)
Getaran: B (4 g)
EMC: B (jembatan dan dek terbuka)
CCS: Yes
LR: ENV1
KR: Yes
ABS: Yes
BV:
EC33B
Temperatur: 5 - 55°C
Getaran: 4 g
EMC: Bridge dan open deck
KC: Yes
Catu Daya I/O
Tegangan nominal: 24 VDC
Beban kontak yang diizinkan: 10 A
Kondisi Operasi
Orientasi pemasangan:
Horizontal: Yes
Vertikal: Yes
Ketinggian pemasangan:
0 – 2000 m: Tanpa batasan
2000 m: Penurunan suhu lingkungan sebesar 0.5°C per 100 m
Derajat perlindungan (EN 60529): IP20
Kondisi Lingkungan
Suhu Operasional:
Horizontal: -25 hingga 60°C
Vertikal: -25 hingga 50°C
Penyimpanan: -40 hingga 85°C
Transportasi: -40 hingga 85°C
Kelembapan relatif:
Operasional: 5 hingga 95%, non-kondensasi
Penyimpanan: 5 hingga 95%, non-kondensasi
Transportasi: 5 hingga 95%, non-kondensasi
Properti Mekanis
Catatan: Penutup ujung kiri dan kanan X20 termasuk dalam pengiriman
Pitch: 62.5+0.2 mm
