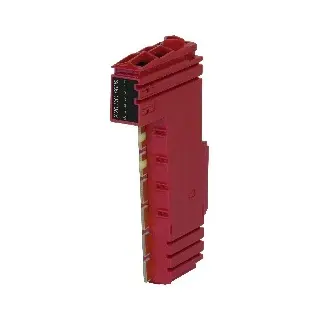

X20DO6639

Informasi Dasar

Kode Produk: X20DO6639

Jenis Modul: Modul output digital 6-channel, relay (Normally Open)

Tegangan Operasi: 30 VDC / 240 VAC

Arus Switching: 2 A per channel

Total Arus Maksimal: 10 A

Isolasi Kanal: Single-channel isolated

Kontak: 6 relay output normally open

Aplikasi: Cocok untuk switching beban resistif hingga 240 VAC atau 30 VDC

Modul X20DO6639 dari B&R merupakan modul output digital dengan 6 channel relay yang menyediakan kontak normally open (NO) dan isolasi kanal tunggal. Dirancang untuk switching beban hingga 2A per kanal, modul ini ideal untuk aplikasi industri yang membutuhkan keandalan switching di tegangan tinggi dengan performa optimal.

Informasi Teknis

Deskripsi Singkat:

6 digital outputs 30 VDC / 240 VAC, outputs single-channel isolated.

Kode B&R: 0xDF50

Indikator Status: LED per channel (fungsi I/O, status modul, status operasi)

Diagnostik:

• Run/Error: Ya (LED)

• Output: Ya (LED)

Konsumsi Daya:

• Bus: 1 W

• Dissipasi tambahan oleh aktuator resistif: +0.36 W

Sertifikasi:

• CE, UKCA

• ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc

• UL: cULus E115267

• HazLoc: Class I, Division 2, Groups ABCD, T5

• DNV, CCS, LR, KR, ABS, BV

Spesifikasi Output Digital:

• Tipe: Relay / Normally Open

• Tegangan Nominal: 30 VDC / 240 VAC

• Tegangan Maksimal: 264 VAC

• Switching: Max. 110 VDC / 264 VAC

• Frekuensi: DC / 45–63 Hz

• Arus Nominal: 2 A per channel

• Total Arus Nominal: 10 A

• Daya Switching: Min. 0.05 W DC / 2.4 W AC, Max. 60 W DC / 480 W AC

• Daya Total: 3000 W (AC), 360 W (DC)

• Resistansi Kontak: Max. 100 mΩ

• Waktu Switching: ≤10 ms (0→1 dan 1→0)

• Umur Elektrikal: ≥120.000 operasi (2 A / 240 VAC resistif)

• Umur Mekanikal: ≥20 juta operasi

• Isolasi:

  • Kanal ke Bus: 2300 VAC

  • Kanal ke Kanal: 750 VAC

Proteksi:

• Internal: Tidak tersedia

• Eksternal:

  • AC: RC atau VDR

  • DC: Dioda terbalik, RC atau VDR

Sifat Kelistrikan:

• Isolasi saluran terhadap bus dan power supply I/O

Kondisi Operasi:

• Orientasi Pemasangan: Horizontal & Vertikal

• Ketinggian: ≤2000 m

• IP Rating: IP20

Kondisi Lingkungan:

• Suhu Operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Penyimpanan/Transport: -40 hingga 85°C

• Kelembaban: 5–95% tanpa kondensasi

Sifat Mekanis:

• Perlu dipesan terpisah:

  • Terminal Block: X20TB32

  • Bus Module: X20BM12

• Pitch: 12.5 mm (+0.2)
