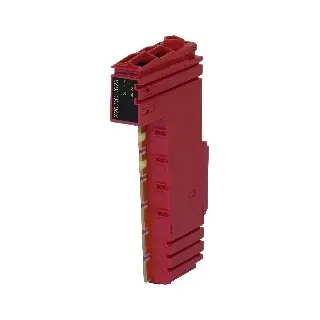

X20DO4623
Informasi Dasar
X20DO4623 adalah modul output digital dari B&R dengan 4 output SSR (solid-state relay) yang dirancang untuk tegangan AC antara 100 hingga 240 VAC. Modul ini menggunakan koneksi 2-kawat dengan switching tipe L dan dilengkapi dengan snubber circuit internal serta kontrol gelombang penuh (full-wave control). Cocok untuk aplikasi industri yang memerlukan switching bersih dan daya tahan tinggi pada beban resistif ringan.
Fitur Utama:
4 output digital SSR
Tegangan operasi: 100–240 VAC
Switching L, zero-crossing
Koneksi 2-kawat
Dilengkapi full-wave control dan snubber circuit
Coding 240 V
Frekuensi: 50/60 Hz
Informasi Teknis
Deskripsi Singkat:
I/O module dengan 4 output digital SSR 100–240 VAC untuk koneksi 2-kawat
Informasi Umum:
B&R ID code: 0x267C
Indikator status: Per channel, status modul, status operasi
Diagnostik: LED dan software
Konsumsi daya:
Bus: 0.52 W
External I/O: 0.38 W
Tambahan dissipasi: +3.2 W
Sertifikasi:
CE, UKCA, ATEX (Zone 2), UL, HazLoc (Class I Div 2), KC
Output Digital:
Tipe: SSR
Switching: L-switching
Tegangan nominal: 100–240 VAC
Tegangan maksimum: 264 VAC
Frekuensi: 47–63 Hz
Arus output per kanal: 0.5 A
Total arus nominal: 1 A
Arus lonjakan: 7 A (20 ms), 2 A (1 s)
Delay switching (50 Hz): ≤11 ms, (60 Hz): ≤9.3 ms
Tegangan minimum output: 75 VAC
Tegangan sisa (on-state): 1.6 V
Arus bocor: max 1.5 mA @ 240 V
Isolasi kanal ke bus: 2500 VAC
Proteksi: Varistor/fuse eksternal, RC snubber internal
Monitoring tegangan: Tidak tersedia
Overvoltage protection: Ya
Properti Elektrikal:
Isolasi: Channel terisolasi dari bus dan catu daya I/O
Kondisi Operasional:
Orientasi pemasangan: Horizontal & Vertikal
Ketinggian instalasi: hingga 2000 m tanpa batasan
Proteksi: IP20 (EN 60529)
Kondisi Lingkungan:
Suhu operasi:
Horizontal: -25°C hingga +60°C
Vertikal: -25°C hingga +50°C
Suhu penyimpanan/transportasi: -40°C hingga +85°C
Kelembapan relatif: 5%–95% tanpa kondensasi
Properti Mekanis:
Perlu dipesan terpisah:
Terminal block: X20TB32
Bus module: X20BM12
Pitch: 12.5 mm (+0.2)
