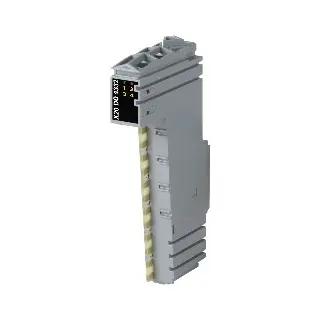

X20DO4332

Informasi Dasar

Model: X20DO4332

Deskripsi:

Modul digital output dengan 4 kanal output 24 VDC, masing-masing mampu mengalirkan arus hingga 2 A.

Didesain dengan koneksi 3-wire dan mode source (sourcing). Modul ini juga menyediakan catu daya aktuator internal 24 VDC dan GND.

Fitur perlindungan output terintegrasi termasuk shutdown termal saat terjadi arus lebih atau hubung singkat.

Mendukung mode OSP dan diagnostik melalui LED serta perangkat lunak.

Fitur Utama:

• 4 digital outputs 2 A

• Source output, koneksi 3-wire

• Perlindungan arus lebih dan hubung singkat

• 24 VDC catu daya aktuator internal

• OSP mode

• Indikator status untuk tiap channel

Informasi Teknis

Tipe Modul:

I/O Module – 4 Digital Outputs 24 VDC untuk koneksi 3-wire

Kode B&R: 0x1B9C

Indikator Status:

• Per channel (fungsi I/O)

• Status operasi modul

Diagnostik:

• Error modul & output via LED dan software

• Monitoring output dengan delay 10 ms

Konsumsi Daya:

• Bus: 0.1 W (Rev. <L0: 0.16 W)

• Internal I/O: 0.49 W

• Dissipasi oleh aktuator: +1 W (Rev. <L0: +1.6 W)

Sertifikasi:

• CE, UKCA, UL (cULus), KC

• ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc

• HazLoc: Class I, Div. 2, Groups ABCD, T5

Output Digital:

• Tipe: Current-sourcing FET

• Tegangan nominal: 24 VDC (range: -15%/+20%)

• Arus output: 2 A per channel, total 8 A (Rev. <H0: 4 A)

• Perlindungan: Shutdown termal + diode internal untuk beban induktif

• RDS(on): 60 mΩ (Rev. <L0: 100 mΩ)

• Peak short-circuit current: <4 A (Rev. <H0: <12 A)

• Delay switching: <300 µs

• Frekuensi switching: hingga 500 Hz (beban resistif)

• Tegangan braking: ±50 VDC (beban induktif)

• Isolasi: 500 Veff antara kanal dan bus

• Output dapat diparalel untuk peningkatan arus

Catu Daya Aktuator:

• Total 0.5 A independen dari output

• Voltage drop saat short-circuit protection @500 mA: maks. 2 V

• Konsumsi maksimum: 12 W

Isolasi Listrik:

• Kanal terisolasi dari bus

• Tidak terisolasi antar kanal atau dari catu daya I/O

Kondisi Operasi:

• Orientasi pemasangan: horizontal & vertikal

• Elevasi: hingga 2000 m tanpa reduksi suhu, di atasnya kurangi 0.5°C per 100 m

• Proteksi: IP20

Kondisi Lingkungan:

• Suhu operasi:

  • Horizontal: -25°C hingga 60°C

  • Vertikal: -25°C hingga 50°C

• Suhu penyimpanan & transportasi: -40°C hingga 85°C

• Kelembaban: 5–95%, non-kondensasi

Properti Mekanis:

• Perlu dipesan terpisah:

  • Terminal block: X20TB12

  • Bus module: X20BM11

• Pitch: 12.5+0.2 mm
