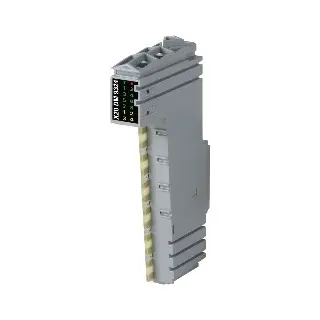

X20DM9324

Informasi Dasar

X20DM9324 adalah modul I/O digital dari B&R yang menyediakan 8 input digital dan 4 output digital dengan koneksi 1-wire. Input dirancang untuk koneksi tipe sink, sementara output dirancang untuk koneksi tipe source. Modul ini dilengkapi dengan filter input berbasis perangkat lunak yang dapat dikonfigurasi dan proteksi internal pada output, menjadikannya solusi yang fleksibel dan andal untuk aplikasi kontrol industri.

Informasi Teknis

• Tipe Modul: I/O digital

• Input Digital:

  • Jumlah: 8 channel

  • Tegangan: 24 VDC (-15% / +20%)

  • Arus: 3.75 mA (typical)

  • Tipe koneksi: Sink

  • Filter:

    • Hardware ≤100 µs

    • Software: default 1 ms (konfigurasi 0–25 ms dengan langkah 0.2 ms)

  • Resistansi input: 6.4 kΩ

  • Threshold:

    • Low: <5 VDC

    • High: >15 VDC

  • Isolasi kanal ke bus: 500 V_eff

• Output Digital:

  • Jumlah: 4 channel

  • Tipe: FET sumber arus

  • Tegangan: 24 VDC (-15% / +20%)

  • Arus nominal per kanal: 0.5 A

  • Total arus nominal: 2 A

  • Proteksi:

    • Perlindungan overcurrent / short circuit (thermal shutdown)

    • Dioda internal untuk beban induktif

  • R_DS(on): 210 mΩ

  • Arus short circuit puncak: <12 A

  • Delay switching: <300 µs (0→1 dan 1→0)

  • Frekuensi switching (beban resistif): max. 500 Hz

  • Monitoring status output: 10 ms delay

  • Tegangan rem saat memutus beban induktif: typ. 50 VDC

  • Isolasi kanal ke bus: 500 V_eff

• Konsumsi Daya:

  • Bus: 0.21 W

  • Internal I/O: 0.5 W

  • Tambahan dari aktuator resistif: +0.21 W

• Tegangan Nominal: 24 VDC

• Koneksi: 1-wire

• Indikator Status: Per channel, status modul, dan status operasi

• Diagnostik: Modul dan output menggunakan LED dan perangkat lunak

• Sertifikasi:

  • CE, UKCA

  • ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc (IP20)

  • UL: cULus E115267

  • HazLoc: Class I, Div 2, Groups ABCD, T5

  • KC: Ya

• Isolasi Listrik:

  • Kanal terisolasi dari bus

  • Kanal tidak terisolasi antar kanal

• Orientasi Pemasangan: Horizontal & vertikal

• Ketinggian Pemasangan:

  • 0–2000 m: tanpa batasan

  • 2000 m: derating suhu 0.5°C per 100 m

• Suhu Lingkungan:

  • Operasi:

    • Horizontal: -25°C hingga +60°C

    • Vertikal: -25°C hingga +50°C

  • Penyimpanan & Transportasi: -40°C hingga +85°C

• Kelembapan Relatif: 5–95% non-kondensasi

• Perlindungan: IP20 (EN 60529)

• Catatan Mekanis:

  • Perlu dipesan terpisah:

    • Terminal block X20TB12

    • Modul bus X20BM11

  • Pitch koneksi: 12.5+0.2 mm

Download

Automation Studio HW Upgrades

Berisi file upgrade hardware module X20DM9324 untuk berbagai versi Automation Studio.

• V2.6 HW Upgrade (X20DM9324) – EXE 1.0.4.0 (03/10/2016) - 1 MB

• V3.0 HW Upgrade (X20DM9324) – EXE 1.0.1.0 (10/29/2009) - 397 KB

• V3.0 HW Upgrade (X20DM9324) – EXE 1.0.4.0 (03/10/2016) - 2 MB

• V4.0 HW Upgrade (X20DM9324) – EXE 1.2.0.0 (07/23/2021) - 779 KB

• V4.0 HW Upgrade (X20DM9324) – EXE 1.1.0.0 (10/25/2019) - 775 KB

• V4.0 HW Upgrade (X20DM9324) – EXE 1.0.4.0 (03/10/2016) - 794 KB

Certificates

Dokumen sertifikasi dan deklarasi kesesuaian modul X20DM9324.

• 244665 CSA HazLoc CoC X20, X67 – PDF 2.0 (02/16/2024) - 158 KB

• E115267 UL CoC X20 – PDF 2.40 (07/10/2023) - 1 MB

• EU Declaration ATEX X20 – PDF 2023-07 (09/05/2023) - 218 KB

• EU Declaration of Conformity PLC X20 – PDF 2021/10 (11/08/2021) - 169 KB

• FTZU 09 ATEX 0083X – PDF 3.00 (10/12/2021) - 771 KB

• UK Declaration PLC X20 – PDF 2024-01 (01/18/2024) - 151 KB

• X20, X67 KC Certificates – PDF 1.00 (10/08/2020) - 6 MB

Documentation

Data sheet teknis resmi modul X20DM9324 dari B&R.

• Data sheet X20(c)DM9324 – PDF 3.20 (02/20/2024) - 435 KB
