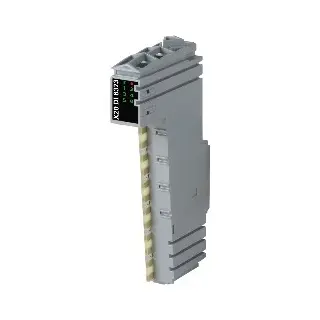

X20DI6373
Informasi Dasar
X20DI6373 adalah modul digital input dengan 6 kanal yang dapat dikonfigurasi sebagai sink atau source. Setiap input bersifat floating sehingga fleksibel untuk berbagai jenis sistem kontrol. Modul ini cocok digunakan dalam aplikasi industri dengan kebutuhan sinyal digital 24 VDC dan telah mengantongi berbagai sertifikasi internasional seperti ATEX, UL, DNV, dan lainnya.
Fitur utama:
6 digital input floating
Dapat dikonfigurasi sink/source
Input filter software configurable (0–25 ms)
Kompatibel dengan lingkungan industri berat (IP20, ATEX Zone 2, HazLoc, dll)
Informasi Teknis
Deskripsi Singkat:
I/O module, 6 digital floating inputs 24 VDC
Kode Produk B&R:
0xA7A2
Indikator Status:
Status per channel I/O, status operasi, status modul
Diagnostik:
Indikasi run/error via LED dan software
Konsumsi Daya:
Bus: 0.15 W
External I/O: 0.88 W
Sertifikasi:
CE, UKCA, ATEX (Zone 2), UL/cULus, HazLoc (Class I Div 2), DNV (Bridge, Open Deck), CCS, LR (ENV1), KR, ABS, BV (EC33B), KC
Input Digital:
Tegangan nominal: 24 VDC
Voltage range: 24 VDC -15% / +20%
Input current: typ. 3.75 mA
Tipe input: EN 61131-2 Type 1
Input circuit: Sink atau source
Filter hardware: ≤100 μs
Filter software: Default 1 ms, configurable 0–25 ms (increment 0.2 ms)
Input resistance: typ. 6.4 kΩ
Threshold: Low <5 VDC, High >15 VDC
Isolasi kanal ke bus: 500 Veff
Isolasi Listrik:
Tiap kanal terisolasi terhadap kanal lain dan bus
Kondisi Operasi:
Orientasi pemasangan: Horizontal & Vertikal
Elevasi ≤2000 m: tanpa pembatasan
Elevasi >2000 m: derating 0.5°C tiap 100 m
Proteksi IP: IP20
Kondisi Lingkungan:
Operasional:
Horizontal: -25 hingga 60°C
Vertikal: -25 hingga 50°C
Penyimpanan/Transport: -40 hingga 85°C
Kelembapan relatif: 5–95% non-kondensasi
Properti Mekanik:
Terminal block X20TB12 dan bus module X20BM11 harus dipesan terpisah
Pitch: 12.5+0.2 mm
Download
Automation Studio HW Upgrade
Versi driver untuk mendukung modul X20DI6373 di Automation Studio B&R.
HazLoc Certificate
Maritime Certificates
UL Certificate
Declarations of Conformity
